Yksityiskohtainen kuvaus - Aikaviivarele ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

ERV-08M-aikarele on yleisviivarele, joka on suunniteltu ohjaamaan viivästettyä kytkeytymistä syöttöjännitteen kytkemisen jälkeen. Se tarjoaa laajan aika-alueen 0,1 sekunnista 100 tuntiin, universaalin 12-230 V AC/DC-virransyötön, yksinkertaisen käytön ja DIN-kiskokiinnityksen.

Se soveltuu automaatiosovelluksiin, joissa ohjataan tuulettimia, moottoreita, valaistusta, kontaktoreita ja muita laitteita, jotka vaativat viivästettyä käynnistystä.

Tärkeimmät ominaisuudet

• Viivästetty NO-kontaktin käynnistystoiminto, kun jännite kytketään päälle

• Laaja aika-alue: 0,1 s - 100 h

• Yleisvirtalähde: 12-230 V AC/DC (4 VA)

• 1× SPDT-kytkentäkosketin ( NO/NC), 5A/250VAC

• Kaksi LED-ilmaisinta:

  • ON (punainen) - virta päällä

  • OUT (vihreä) - lähtöreleen tila

• Ajan asetus kahdella kiertopotentiometrillä

• DIN-kiskokiinnitys 35 mm

• IP20-suojaus

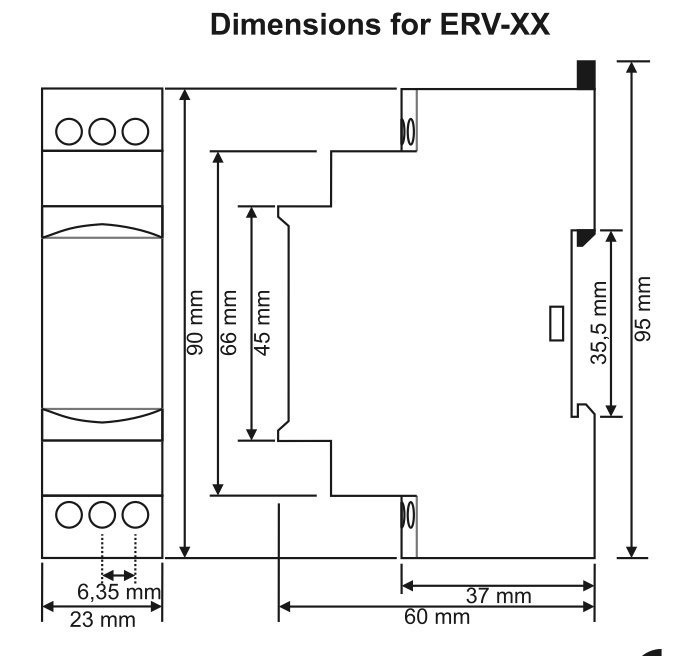

• Kompaktit mitat: 91 × 18 × 65 mm

Hallintalaitteet ja toiminnot

LED-merkkivalo

• ON (punainen) - releeseen on kytketty virta

• OUT (vihreä, palaa pysyvästi) - lähtörele on jännitteinen (kosketin 2-3 kytketty).

• OUT (vihreä, vilkkuva) - kytkennän lähtölaskenta on käynnissä

Ajan asetus

Aikareleen avulla voit luoda tarkan viiveen kahden potentiometrin avulla:

1. Potentiometri "t" (0,1-10)
   - hienosäätö %:na kokonaisalueesta
   - 0,1 = 1 %, 10 = 100 %.

2. Potentiometri "TS" - alueen valinta:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

Ajanmuutos aktivoituu, kun virta kytketään seuraavan kerran.

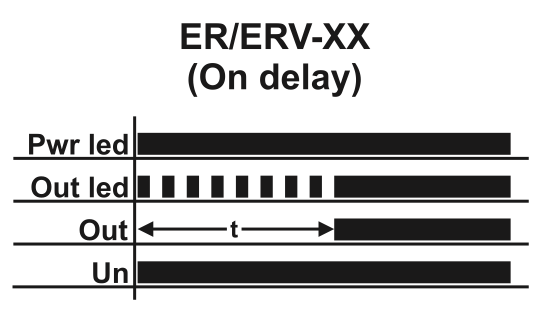

Kytkentätoiminto

1) ON Delay - viivästetty kytkentä (liittimet 2-3, NO)

• Kun virta kytketään , asetetun ajan lähtölaskenta käynnistyy

• Kun aika on kulunut, Out-rele (RLY ) aktivoituu - kosketin 2-3 (NO → COM) kytkeytyy päälle.

2) Pois päältä -viive NC-kontaktin kautta (liittimet 2-1)

• Kosketin 2-1 (NC) kytkeytyy myös ilman virransyöttöä

• Kun virta kytketään, lähtölaskenta alkaa

• Kun aika on kulunut, koskettimet 1-2 avautuvat

Käyttämällä

Ajastinrele ERV-08M:ää käytetään sovelluksissa, joissa tarvitaan viivästettyä käynnistystä tapahtuman jälkeen:

• Tuuletin käynnistyy vasta valon sytyttyä (wc, kylpyhuone)

• Valaistus autotallissa tai eteisessä oven avaamisen jälkeen

• Moottoreiden asteittainen käynnistyminen

• Kontaktoreiden viivästetty kytkentä

• Useiden virtapiirien peräkkäinen kytkentä

• Viivästetty laitteiden käynnistyminen

Ajanlaskenta käynnistyy aina, kun releeseen kytketään virta.
