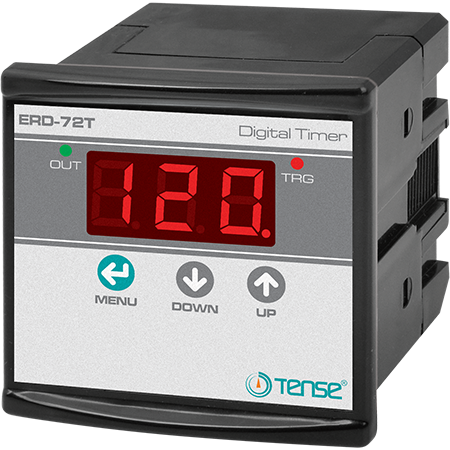

Aikarele ERD-72T-paneeliin, jossa on näyttö - ON/OFF-viiveellä varustettuna

Kuvaus:
ERD-72T-paneeliin asennettava aikarele mahdollistaa ON-viiveen / OFF-viiveen, jonka aika on säädettävissä 999 minuuttiin asti. Näytön ja painikkeiden (nuolet) yksinkertaisen käytön ansiosta ajan asettaminen on nopeaa ja helppoa.

Tärkeimmät ominaisuudet

• Ajan asetus: 0,1 s - 999 min (16 h 39 min).

• Tilan näyttö:

  • Vihreä LED OUT - rele suljettu (COM-NO).

  • Punainen LED TRG - TRG-liittimessä on signaali.

• Lähtörele: kytkentä, COM-, NO-, NC-liittimet.

• Yleisvirtalähde: 24 V AC/DC (A2(-), A3(+)) tai 230 V AC (A1-A2).

• Virrankulutus: <6 VA

• Asennus: paneeliin / kaapin oveen

• Mitat: 72 × 72 × 51 mm

Ominaisuudet

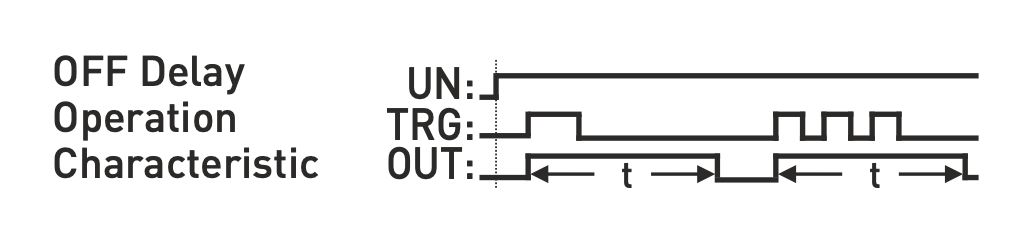

OFF-viive:

• Välitön releen laukeaminen TRG-signaalin nousevalla reunalla.

• Rele pysyy ON-asennossa asetetun ajan.

• Näyttö laskee laukaisuun kuluvaa aikaa

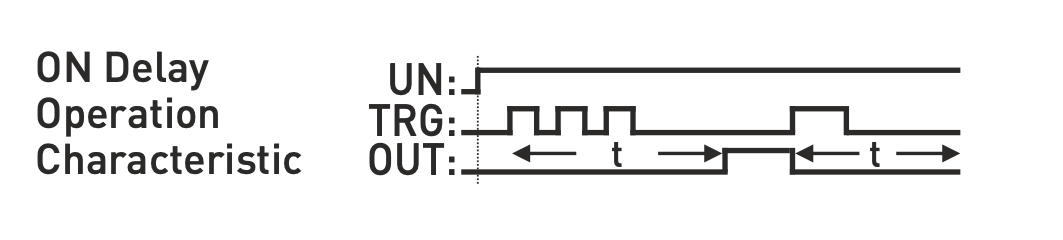

ON-viive:

• Releen viivästetty laukaisu, kun asetettu aika on kulunut TRG-signaalin etureunasta.

• Laskettu aika ON:iin näytössä

• Rele pysyy ON-asennossa TRG-signaalin seuraavaan nousevaan reunaan asti.

• Jos signaali pysyy TRG-signaalissa, rele pysyy päällä.

Käyttämällä

• Välitön kytkeytyminen päälle, kun signaali kytketään TRG:hen.

• Kuorman (hälytys, valaistus, kontaktori) viivästetty kytkeytyminen.
